การจำแนกประเภทของท่อเหล็กเชื่อม

ตามวิธีการเชื่อม มันสามารถแบ่งออกเป็นท่อเชื่อมอาร์ก ท่อเชื่อมความต้านทานความถี่สูงหรือความถี่ต่ำ ท่อเชื่อมแก๊ส ท่อเชื่อมเตาหลอม และท่อบอนได

ท่อเหล็กเชื่อม: ใช้สำหรับเพชรน้ำมันและเครื่องจักรและการผลิตเครื่องจักรกล

ท่อเชื่อมเตา: สามารถใช้เป็นท่อแก๊สน้ำ ฯลฯ ท่อเชื่อมตะเข็บตรงขนาดใหญ่ที่ใช้สำหรับการลำเลียงน้ำมันและก๊าซแรงดันสูง ฯลฯ ท่อเชื่อมเกลียวใช้สำหรับการขนส่งน้ำมันและก๊าซ เสาเข็มท่อ และท่าเรือสะพาน

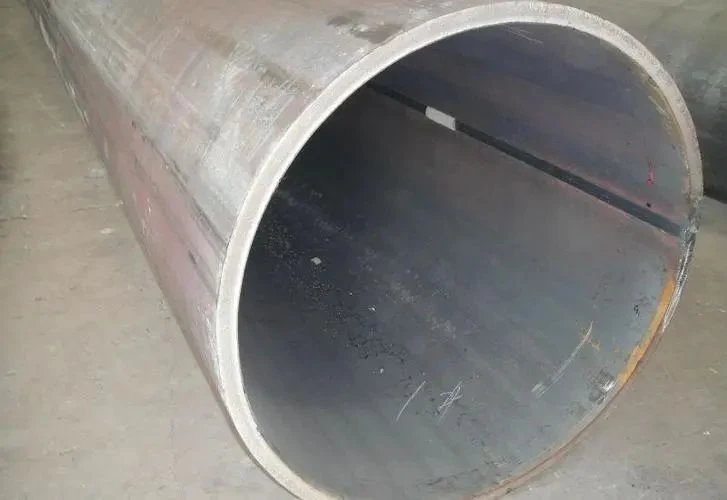

การจำแนกประเภทตามรูปร่างของการเชื่อมสามารถแบ่งออกเป็นท่อเชื่อมตรงและท่อเชื่อมเกลียว

ท่อเชื่อมแบบสเตรล: กระบวนการผลิตที่เรียบง่าย ประสิทธิภาพการผลิตสูง ต้นทุนต่ำ และการพัฒนาอย่างรวดเร็ว

ท่อเกลียว: โดยทั่วไปความเข้มจะสูงกว่าท่อเชื่อมตะเข็บตรง สามารถใช้ท่อเชื่อมที่มีเส้นผ่านศูนย์กลางใหญ่ของวัสดุสีเทาแคบได้ นอกจากนี้ยังสามารถใช้ท่อเชื่อมที่แตกต่างกันที่มีเส้นผ่านศูนย์กลางท่อการผลิตเหล็กแท่งที่แตกต่างกัน อย่างไรก็ตาม เมื่อเทียบกับความยาวเท่ากันและมีความยาวเท่ากัน ความยาวของการเชื่อมจะเพิ่มขึ้น 30 ~ 100% และความเร็วในการผลิตจะลดลง ดังนั้นส่วนใหญ่ ท่อเชื่อมลำกล้องขนาดเล็กจะถูกเชื่อมด้วยตะเข็บตรง และท่อเชื่อมลำกล้องขนาดใหญ่ส่วนใหญ่ส่วนใหญ่จะเชื่อมแบบเกลียว

ท่อเหล็กเชื่อมตะเข็บเกลียวแบ่งออกเป็นสองประเภท: ท่อเหล็กเชื่อมอาร์คอัตโนมัติและท่อเหล็กเชื่อมความถี่สูง

ก. ท่อเหล็กเชื่อมอาร์คอัตโนมัติของตะเข็บเกลียวแบ่งออกเป็นสองประเภท: ท่อคลาส A และคลาส B โดยทั่วไปท่อคลาส A จะเชื่อมด้วยเหล็กกล้าคาร์บอนทั่วไป Q235, Q235F และเหล็กโครงสร้างโลหะผสมต่ำทั่วไป 16MN ท่อคลาส B ใช้เหล็กเช่น Q235, Q235F, Q195 และใช้เป็นท่อลำเลียงของเหลวแรงดันต่ำ

ข. ตะเข็บเกลียวท่อเหล็กเชื่อมความถี่สูง ท่อเหล็กเชื่อมตะเข็บเกลียวความถี่สูงไม่มีมาตรฐานผลิตภัณฑ์ที่สม่ำเสมอ โดยทั่วไปเหล็กกล้าคาร์บอนธรรมดา Q235 และ Q235F ทำจากเหล็ก

แบ่งออกเป็นท่อเชื่อมทั่วไป ท่อเชื่อมสังกะสี ท่อเป่าออกซิเจน ปลอกสายไฟฟ้า ท่อเชื่อมสาธารณะ ท่อลูกกลิ้ง ท่อปั๊มบ่อลึก ท่อยานยนต์ ท่อหม้อแปลง เชื่อมท่อผนังบาง เชื่อมท่อต่างด้าว และท่อเกลียว .

ท่อเชื่อมทั่วไป: ท่อเชื่อมทั่วไปใช้ขนส่งกระแสแรงดันต่ำ ผลิตจากเหล็ก Q195A, Q215A, Q235A นอกจากนี้ยังสามารถทำจากเหล็กอ่อนอื่นๆ ที่เชื่อมง่าย ท่อเหล็กควรทำการทดลอง เช่น แรงดันน้ำ, ดัดและแบนและมีข้อกำหนดบางประการสำหรับคุณภาพพื้นผิว โดยปกติแล้วความยาวของท่อเชื่อมคือ 4-10 ม. และมักต้องใช้ไม้บรรทัดคงที่ (หรือหลายไม้บรรทัด) ข้อมูลจำเพาะของท่อเชื่อมจะแสดงเป็นขนาดเส้นผ่าศูนย์กลางที่กำหนด (มิลลิเมตรหรือนิ้ว) ความสามารถที่ระบุนั้นแตกต่างจากของจริง ท่อเชื่อมมี 2 ประเภท คือ ท่อเหล็กธรรมดา และ ท่อเหล็กหนา ตามข้อกำหนด ท่อเหล็กแบ่งออกเป็น 2 ประเภท คือ แบบมีเกลียว และ แบบไม่มีเกลียว ตามผนังที่กำหนด

ท่อเหล็กชุบสังกะสี: เพื่อปรับปรุงความต้านทานการกัดกร่อนของท่อเหล็ก ท่อเหล็กทั่วไป (ท่อสีดำ) จึงถูกชุบสังกะสี ท่อเหล็กชุบสังกะสีแบ่งออกเป็นสองประเภท: ชุบสังกะสีแบบจุ่มร้อนและการชุบด้วยไฟฟ้า ชั้นสังกะสีเคลือบสังกะสีแบบจุ่มร้อนมีความหนาและต้นทุนของอิเล็กโทรไพริไลเซอร์ต่ำ

ท่อเป่าออกซิเจน: สำหรับท่อเป่าออกซิเจนสำหรับการผลิตเหล็ก โดยทั่วไปจะใช้ท่อเหล็กเชื่อมขนาดเล็ก ข้อมูลจำเพาะมีขนาด 8 นิ้วตั้งแต่ 3/8 นิ้ว-2 นิ้ว ผลิตจากสายเหล็ก 08, 10, 15, 20 หรือ Q195-Q235 เพื่อป้องกันการกัดกร่อน จึงจะมีการซึมผ่านของอะลูมิเนียมบางส่วน

ปลอกวงจร: เป็นท่อเหล็กคาร์บอนธรรมดาซึ่งใช้ในคอนกรีตและโครงการจำหน่ายไฟฟ้าโครงสร้างต่างๆ เส้นผ่านศูนย์กลางระบุที่ใช้กันทั่วไปคือ 13-76 มม. ผนังท่อของสายไฟบางกว่า และส่วนใหญ่จะใช้หลังจากการเคลือบหรือชุบสังกะสี จำเป็นต้องมีการทดสอบการดัดงอด้วยความเย็น

ท่อเชื่อมสาธารณะ: ข้อมูลจำเพาะใช้ในรูปแบบของท่อไร้ตะเข็บ, ท่อเหล็กเชื่อมแสดงโดยเส้นผ่านศูนย์กลางภายนอก*ความหนาของผนัง มิลลิเมตร, การเชื่อมแบบเขตร้อน, การเชื่อมด้วยวงเย็นของเหล็กกล้าคาร์บอนธรรมดา, เหล็กกล้าคาร์บอนคุณภาพสูง หรือเหล็กกล้าโลหะผสมต่ำพลังงานทั่วไป หรือหลังการเชื่อมแบบทรอปิคอลด้วยการเชื่อมแบบทรอปิคัล โดยวิธี Cold Dial ท่อเชื่อมสาธารณะแบ่งเป็นพลังงานสากลและผนังบาง ใช้งานทั่วไปเป็นชิ้นส่วนโครงสร้าง เช่น เพลาส่งกำลัง หรือลำเลียงของเหลว และผนังบางเพื่อผลิตเฟอร์นิเจอร์ โคมไฟ ฯลฯ เพื่อทดสอบความแข็งแรงและการดัดงอของท่อเหล็ก

ท่อกลิ้ง: ใช้สำหรับเชื่อมท่อเหล็กของลูกกลิ้งลูกกลิ้ง ซึ่งโดยทั่วไปทำจากเหล็ก Q215, Q235A, B และเหล็ก 20 โดยมีเส้นผ่านศูนย์กลาง 63.5-219.0 มม. มีข้อกำหนดบางประการสำหรับระดับการดัดงอและปลายท่อ พื้นผิวส่วนท้าย และระดับวงรีของเส้นกึ่งกลาง โดยทั่วไปจะทำการทดสอบไฮดรอลิกและแรงอัด

ท่อหม้อแปลงไฟฟ้า: ใช้ทำท่อระบายความร้อนหม้อแปลงไฟฟ้าและเครื่องแลกเปลี่ยนความร้อนอื่นๆ มันทำจากเหล็กกล้าคาร์บอนธรรมดาและต้องมีการทดสอบการแบน การขยาย การดัดงอ และการทดสอบไฮดรอลิก ท่อเหล็กถูกส่งมาพร้อมกับไม้บรรทัดตายตัวหรือหลายเมตร ซึ่งมีข้อกำหนดบางประการสำหรับความโค้งของท่อเหล็ก

ท่อต่างๆ: ท่อสี่เหลี่ยม, ท่อสี่เหลี่ยม, ท่อรูปหมวก, ประตูและหน้าต่างเหล็กหมากฝรั่งอากาศสำหรับการเชื่อมแถบเหล็กเช่นโครงสร้างคาร์บอนธรรมดาและ 16MN ส่วนใหญ่จะใช้เป็นสถาบันทางการเกษตร, ประตูหน้าต่างเหล็ก ฯลฯ

เชื่อมท่อผนังบาง: ส่วนใหญ่ใช้ในการทำเฟอร์นิเจอร์ ของเล่น โคมไฟ ฯลฯ ท่อผนังบางทำจากสายพานสแตนเลสใช้กันอย่างแพร่หลาย เฟอร์นิเจอร์ระดับไฮเอนด์ ตกแต่ง รั้ว ฯลฯ

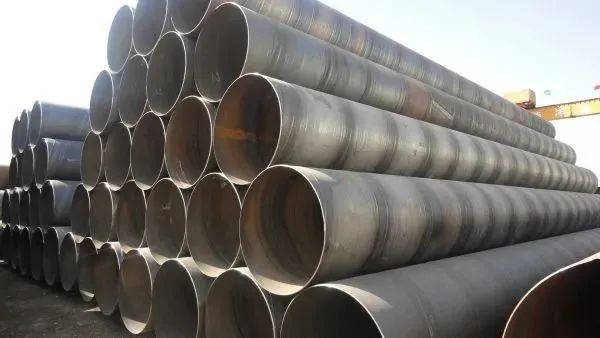

ท่อเชื่อมเกลียว: เป็นการม้วนเหล็กโครงสร้างคาร์บอนคาร์บอนต่ำหรือแถบเหล็กโครงสร้างโลหะผสมต่ำตามเส้นเกลียวบางเส้น (เรียกว่ามุมการขึ้นรูป) ลงในท่อเปล่าแล้วเชื่อมตะเข็บท่อ นำเหล็กมาผลิตขนาดใหญ่ ท่อเหล็กขนาดเส้นผ่านศูนย์กลางท่อเกลียวส่วนใหญ่จะใช้สำหรับท่อขนส่งน้ำมันและก๊าซธรรมชาติ ข้อมูลจำเพาะแสดงโดยเส้นผ่านศูนย์กลางภายนอก*ความหนาของผนัง หากท่อเกลียวมีการเชื่อมด้านเดียวและการเชื่อมสองด้าน ท่อที่เชื่อมควรมั่นใจในการทดสอบไฮดรอลิก ความต้านทานแรงดึงของการเชื่อม และประสิทธิภาพการดัดงอเย็น
